智慧斑马线LED发光地砖

IP67防水、抗压、抗震、防滑



  • 5.jpg
  • 6.jpg
  • 8.jpg
  • 图片5.jpg

一、 系统概述

在行人过街频繁的路段,由于恶劣天气,光照不足,斑马线无损以及驾驶员的原因,经常会因为驾驶员在一些重要的行人过街处缺乏足够的警觉而导致安全事故。为了有效遏制这种状况的发生,提醒驾驶员,提高安全文明礼让意识,打造文明的交通环境,引进智慧斑马线技术,通过一整套的智能设备与交通信号灯进行联动来突出过马路的行人,警示过往车辆需礼让行人,从而保障过街行人的通行安全。

二、 现状分析

目前,常见的保障路面行人过街的设施主要是过街斑马线,信号控制的方式,过街斑马线用以警示驾驶员注意行人,谨慎驾驶,来保障行人通行,但过街斑马线易磨损,夜间可视度低等缺点通常难以起到警示驾驶员保障行人通行的作用;信号灯的方式可有效提醒驾驶员遵守信号通行规则,分配合理的相位给过街行人通行,从而保障行人安全,但是信号灯对于过往交通流的延误难以优化,通常会给驾驶员的通行造成较大的固定延误,尤其是路段较长,路段行人过街点较多的道路,极易造成交通拥堵和能源浪费的状况。

三、 问题分析

行人属于交通环境中的弱势群体,在车水马龙的街头,行人过街与机动车通行的冲突往往会造成重大交通安全事故。为行人设置了过街斑马线,行人信号灯,这类交通事故层出不穷,如何用经济有效的交通设施来保障行人过街的安全,同时又能确保车辆的通行效率,这成为交通管理者需要解决的一个重要问题。

四、 建设思路

本次设计点位选择在行人过街频繁,车流量适中的路段上(例如学校,政府单位门前),布设智能斑马线。



主要设备技术指标

序号

规格型号及名称

参数

1

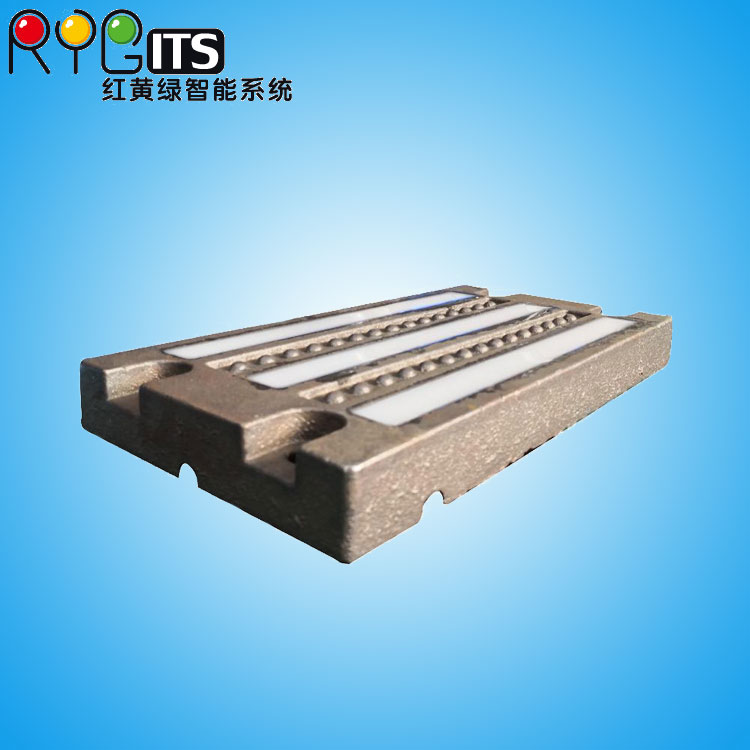

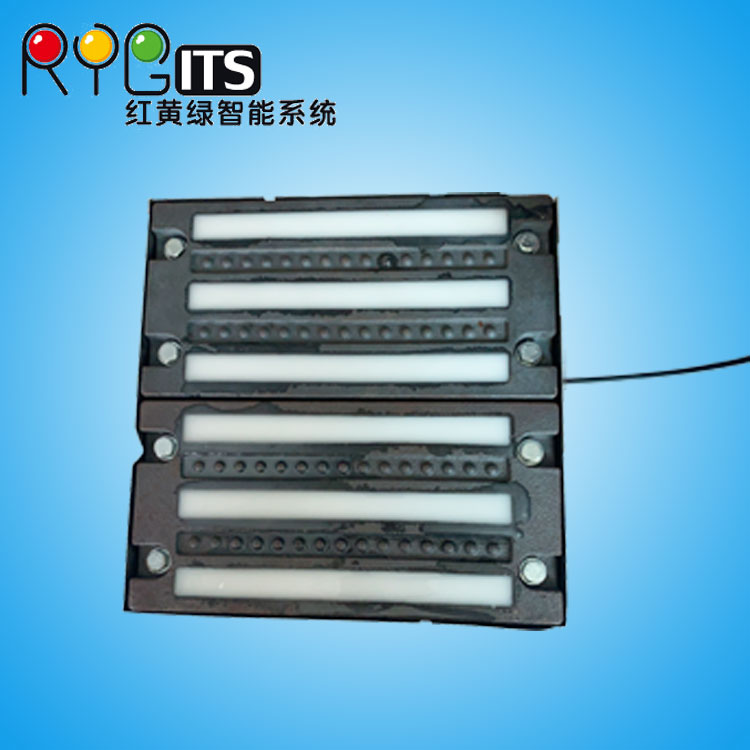

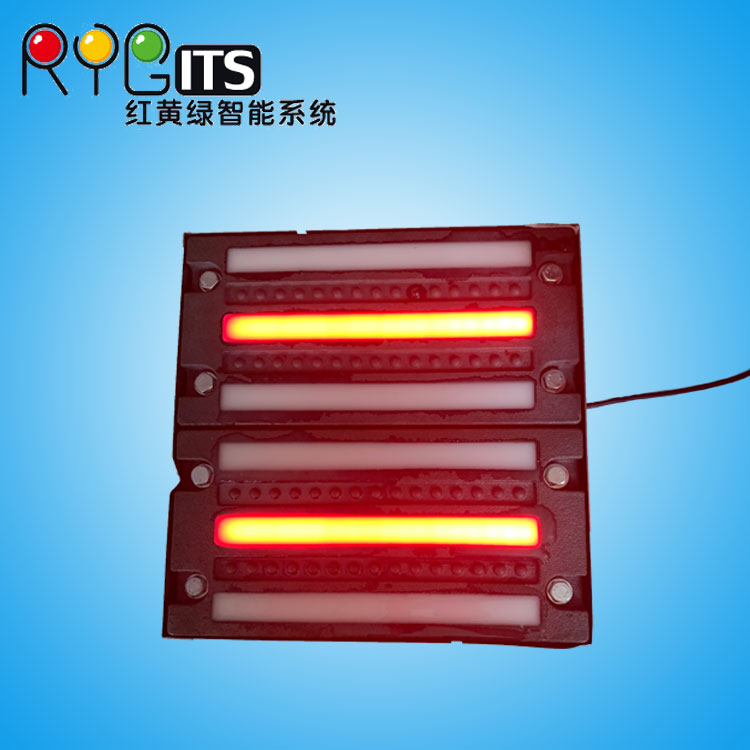

智慧斑马线LED地砖灯

发光地砖,外壳材质:铸铁,颜色:白光(可定制),光源类型:5050贴片式三晶LED,进口晶片封装,色温:6000K(IF=3*20mA),工作温度:-20-+80℃,功耗:≦20W,,LED灯数量:红54PCS LED(单条发光区18PCS LED),输入电压:DC24V,单块地砖尺寸:400*200*40mm,一组两块,含预埋件,预埋件尺寸:410*410*80mm,发光区尺寸:300*28mm(3条发光区),一组共6条发光区
光源保质期:1年

2

智慧灯具安装辅料

过线钢管,混泥土等其他辅料

3

智能行人检测系统

摄像机或者雷达、主控板,驱动板,电源模块,配电箱
开关控制单元,立柱

4

智慧斑马线控制箱

智能斑马线地砖专用控制器,含电源模块,信号检测模块,信号接收控制模块,散热模块,信号输入方式:IO,支持PWM控制,输入电压:AC220V,含地砖专用电源(输出:DC12V),标准配置可驱动24块地砖

5

安装部署

道路挖槽、道路修复

6

安装部署

设备接线、安装调测
